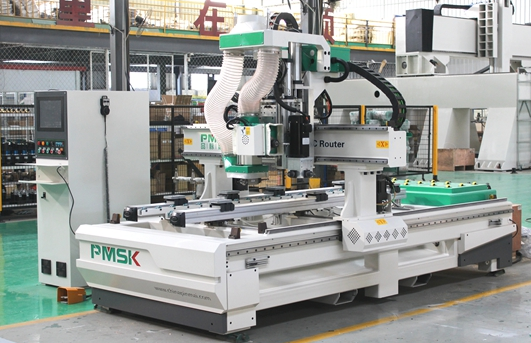

数控门锁机，是木工机械中非常重要的一种设备，门锁机主要用于加工木质门、 门框、门锁、门锁台阶、合页孔、工艺孔一次性完成；用于木质门平面，侧面锁孔形 状的铣钻槽孔成型，方便、精准地控制门锁槽、合页孔加工制作要求。门锁机由垂直 主轴、水平主轴、进口条形工作台，高精度四铣头、辅助上下料、跟随式刀库等机械 部件组成，这些部件在工作中配合紧密，相互协调，加工效率高，操作简单便捷。品 脉数控门锁机能够一次性完成木门规方、锁孔、锁槽、合页面、油漆孔、滑道槽的加 工。

设备优点：

1、操作简单，普通工人即可上手，无需专业编程人员，触摸屏方便编辑；

2、专用门锁控制系统，门锁造型适合多种门型，一键开槽，方便、高效。

3、侧面锁孔采用大功率电主轴，可重力切削，效率高效。

4、配置自动上料皮带装置，可对接滚筒线。可选配自动定位功能。上料时，皮带升起， 工件随着皮带传送到机器后端，当工件靠上后定位气缸时，皮带停转，侧推气缸将工件推 到侧定位气缸上，定位完成后皮带及定位气缸落下。

5、设备采用先进的软件控制，大量的算法从基础研发，操作上更加得心应手。

设备技术参数：

机床型号 M5.2-1124 门锁机

进给速度 50m/min

加工速度 20m/min 加工长度 2400mm

加工厚度 80mm 加工宽度 1100mm

传动形式 X 轴采用齿轮齿条传动、Y 轴采用齿轮齿条传动、Z 轴丝杠传动

台面形式 两根施迈茨条形工作台，单根配置四个施迈茨吸附块；

润滑装置 自动润滑；

水平主轴电机 7.5KW 大功率手动换刀

四铣头 高精度加工单元，内置进口轴承及齿轮

垂直主轴电机 9KW 风冷自动换刀

刀库 三把跟随式直排刀库

驱动系统 台湾台达伺服、

操作系统 台湾台达

减速机 日本新宝

导轨 台湾导轨(Y 轴 30 X 轴 25)

齿条 德国亨利安 2 模斜齿

功率、电压、气压 30KW、3P AC 380V/50HZ 、≧6.5Kgf/cm²

外形尺寸 长 x 宽 x 高：3650x2200x2300（mm）
