四工序开料机

更新时间:2022-05-13 点击数:6505

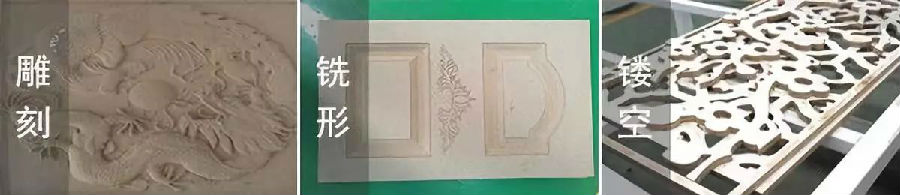

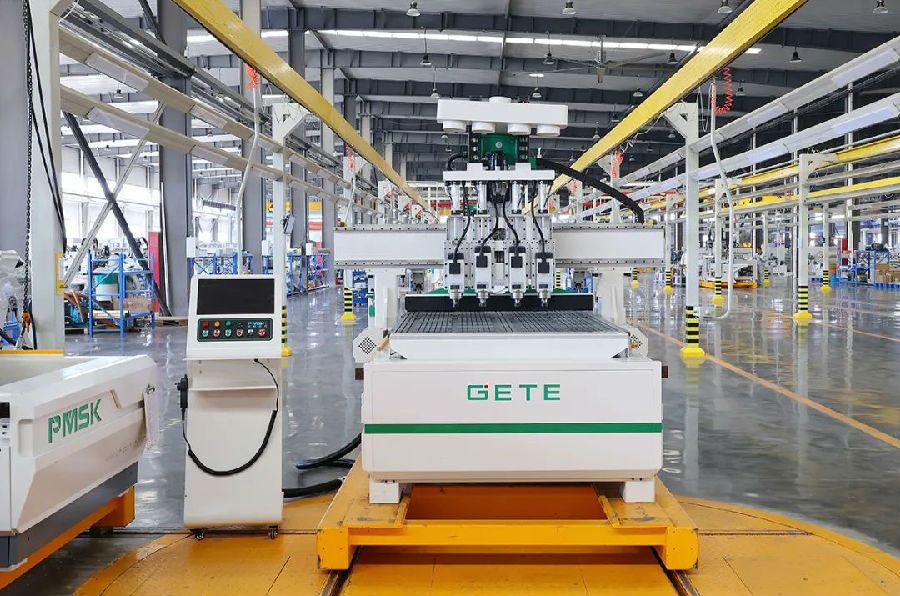

        GETE-M4四工序开料机,主要用于板式家具的快速钻孔、开槽与切割下料加工,可加工常见的板式家具二合一、三合一连接件的安装孔,具备加工部分种类隐形连接件的功能;操作简单,尤其适合定制家具生产加工;一般两个小功率主轴用于钻孔,两个大功率主轴兼具铣孔、开槽与切割下料,四个主轴均可携带刀具进行门板雕刻加工;本机适合多元化复杂性产品加工或多样加工,用途广泛:可一次性下料、钻孔、切割、倒边、雕刻等。

整机特性:

整机特性

◆ 常规板式家具生产工艺及隐形件工艺均可加工。

◆ 可选配自动上下料四工序或双工位四工序开料机。

◆ 台湾台达/新代人性化控制系统,操作简单,稳定性好,数据处理速度快,信号反馈更精确。

◆ 厚壁焊钢重型龙门及床身,设备高速运行低振动、噪音小,运行稳定,高速切割不易崩边、不断刀。

◆ 整机生产过程中以及出厂前,经过严格质检管控及试机加工测试,确保背板槽及正反面打孔精准无误。

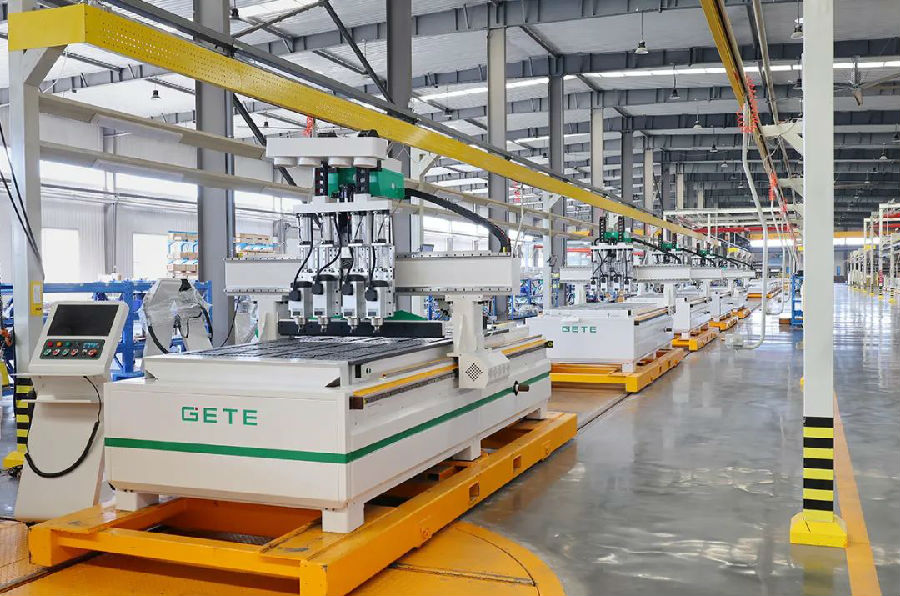

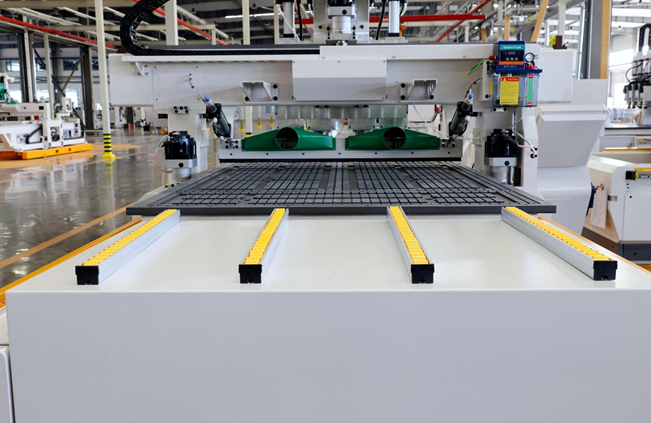

细节照片:



生产工艺及适用行业

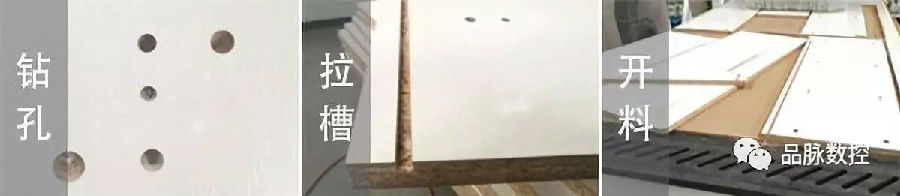

生产工艺

定制家具行业

简单吸塑喷漆门板行业

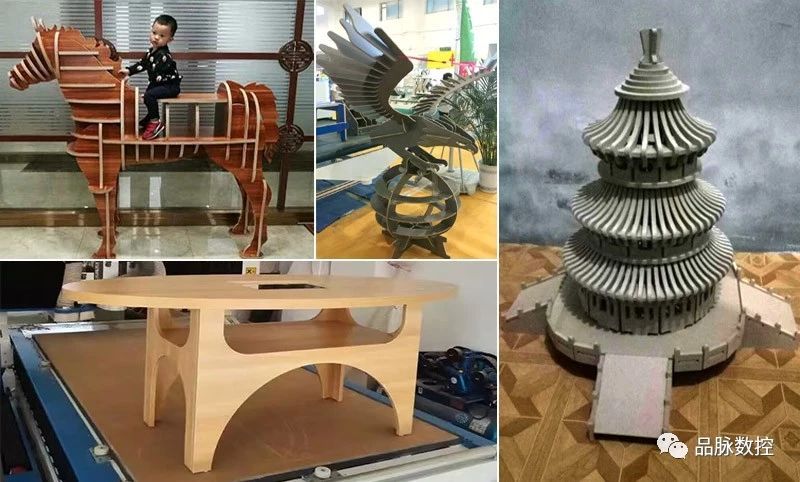

木工工艺品行业

配置参数:

型号:GERE-M4

参数

配置

加工尺寸范围

X轴范围

0~1220mm

控制及伺服系统

台湾新代或台达

Y轴范围

0~2800mm

主轴参数

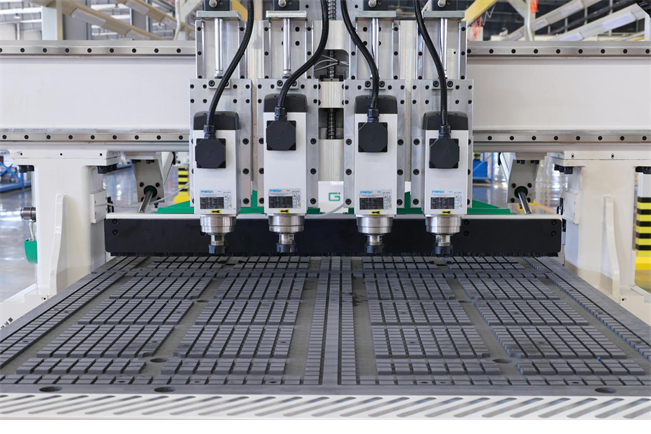

PMSK 6KW*2,4.5KW*2

Z轴范围

0~200mm

变频器

海普蒙特

最大进给速度

X轴速度

70m/min

导轨

H25

Y轴速度

70m/min

传动齿条

德国罗尼

Z轴速度

25m/min

主电气元件

施耐德或瑞士ABB

重复定位精度

±0.05mm

主气动元件

亚德客或佳尔灵

工作电压

AC380/3PH/50HZ

主开关按钮

德国西门子

实际加工速度

0~20m/min

真空泵

7.5KW水冷真空泵

台面

真空吸附台面

润滑系统

自动注油

3.功能特性

本机特点:

1. 本机为行业内高配四工序开料机,功能齐全,操作简单,性价比超高;

2. 品脉数控四工序开料机,厚壁方管满焊床身,经时效处理稳定不变形;

3. 导轨、齿条分面安装,伺服马达与减速机后置立式安装等一些列专利设计,确保设备长期运行无误;

4. 新代或台达工控系统、台达伺服驱动、西门子开关按钮、施耐德电气件与亚德客气动元件等顶级硬件配置,设备高可靠性运行;

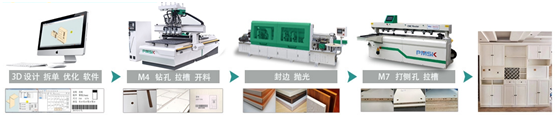

五、常见搭配:
