全自动开料机UA48-FT

更新时间:2016-05-19 点击数:3924

一、功能简介:

木工加工中心,配备高功率换刀主轴以及大容量刀库,可自动换刀进行钻孔、拉槽、分切、雕刻镂铣等一些列加工;可以进行板式家具类的切割下料生产以及橱柜门板、仿古家具的雕刻铣型;同时可以用于模具雕刻、制造业非金属材料的钻孔切割等;

自动贴标数控加工中心,由全自动上下料木工数控加工中心以及数控自动贴标机两台设备组成;通常用于板式家具尤其全屋定制家具自动贴标自动切割加工;后端可搭配数控侧孔机或者PTP、数控五面钻、六面钻等设备;其中搭配数控五/六面钻,前端自动贴标开料加工中心不需翻板加工,适合定制家具高效率规模化生产。

二、配置参数:

参数

配置

加工尺寸

范围

X轴范围

0~1220mm

控制系统

台湾台达

Y轴范围

0~2440mm

伺服驱动

台达伺服驱动

Z轴范围

0~200mm

减速机

法国摩多利或日本新宝

最大进给

速度

XY轴

70m/min

传动形式

XY轴齿条/Z轴丝杆

Z轴速度

25m/min

直线导轨

台湾精密线性导轨

定位精度

±0.05mm

主电气元件

法国施耐德

实际加工速度

0~20m/min

主气动元件

台湾亚德客

主轴参数

9.0KW/24000rpm

台面结构

双层分区吸附台面

三、应用搭配:

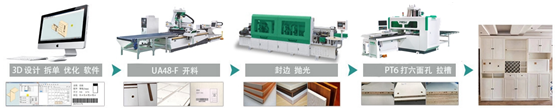

1.板式家具生产线方案一:

2.板式家具生产线方案二:

四、适用行业:

1.全自动开料机,特别适合板式家具、全屋定制家具、实木家具生产加工过程中的自动化钻孔、开槽与下料,仿古家具以及橱柜门板的雕刻、铣型;

2.工业制造业当中的钻孔、雕刻、开槽切割,比如亚克力板、PVC板、泡沫板材、木质板材的开孔、切割等;

3.模具雕刻、广告雕刻、工艺品加工等行业。

五、加工样品:
