数控门锁机

更新时间:2022-04-19 点击数:4244

      品脉数控木门综合加工中心(门锁机),主要用于加工木质门、门框、门锁、门锁台阶、合页孔、工艺孔等,一次性上料定位即可完成各种工艺加工。设备可方便、精准地完成门锁槽、合页孔加工制作要求。门锁机由垂直主轴、水平主轴、条形工作台、高精度四铣头、辅助上下料装置、排式刀库等机械部件组成,这些部件在工作中紧密配合,相互协调,加工精度高。设备操作简单便捷,轻松完成木门规方、锁孔、锁槽、合页面、油漆孔、滑道槽等工艺的加工。

整机特性:

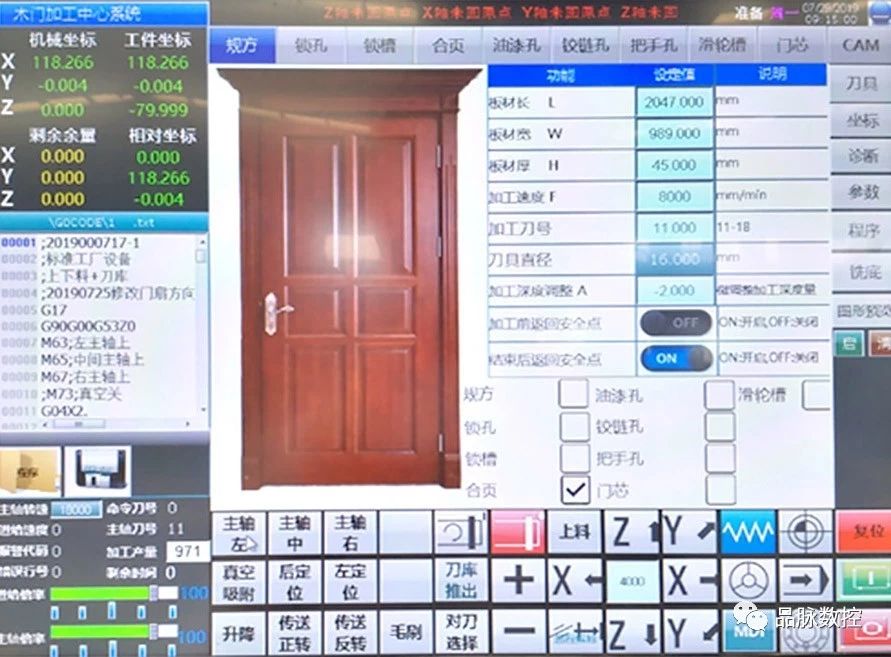

①操作简单,普通工人经过简单培训即可上手,无需专业编程人员,触摸屏方便操作。

②专用门锁控制系统,门锁造型丰富,模块化操作,适合各种门型加工。

③侧面锁孔采用大功率电主轴加工,可重力切削,效率高效。

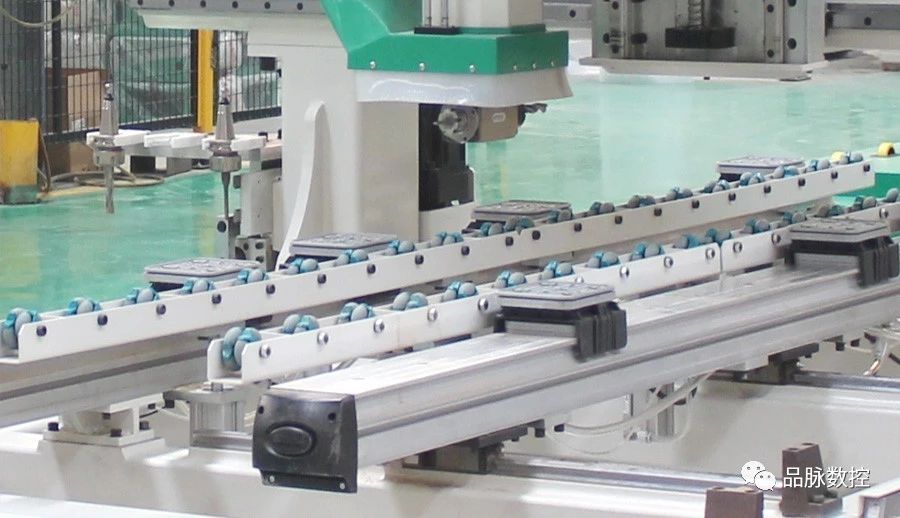

④机器采用辅助上下料装置,降低劳动强度,提高生产效率。

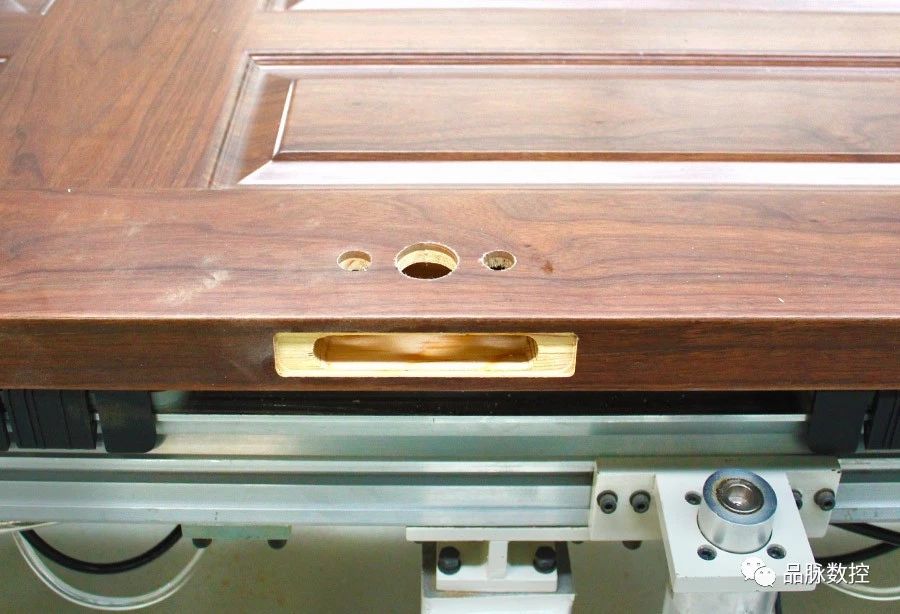

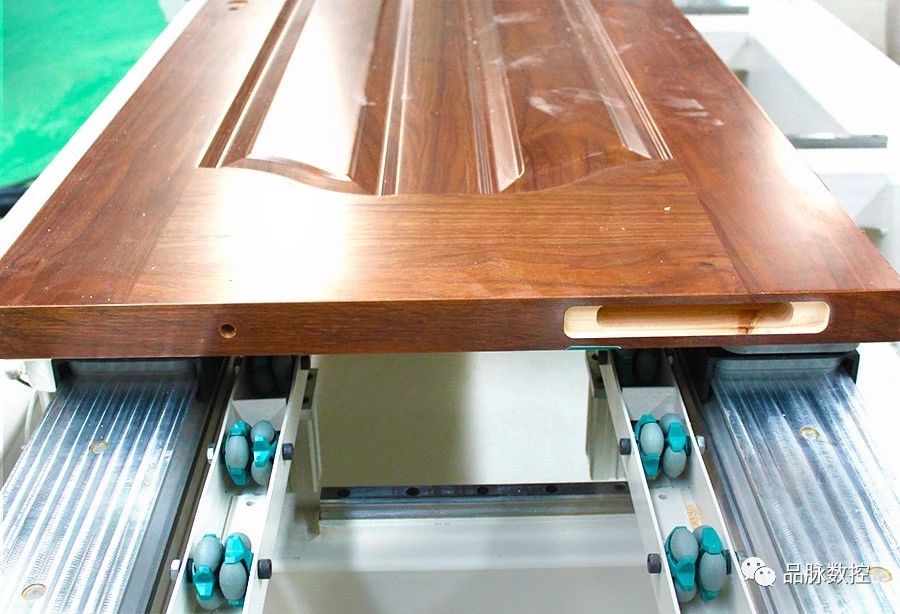

生产工艺:

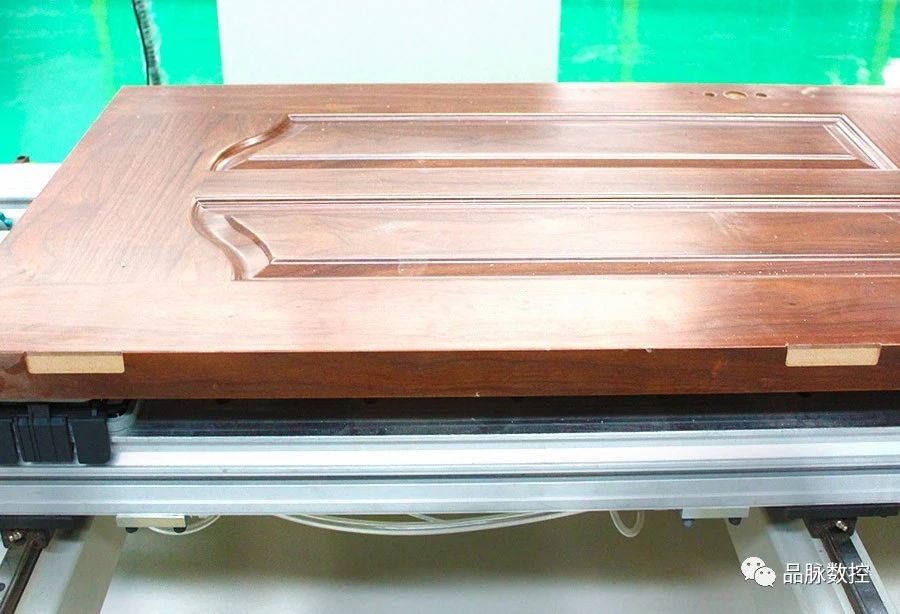

细节展示:

设备参数:

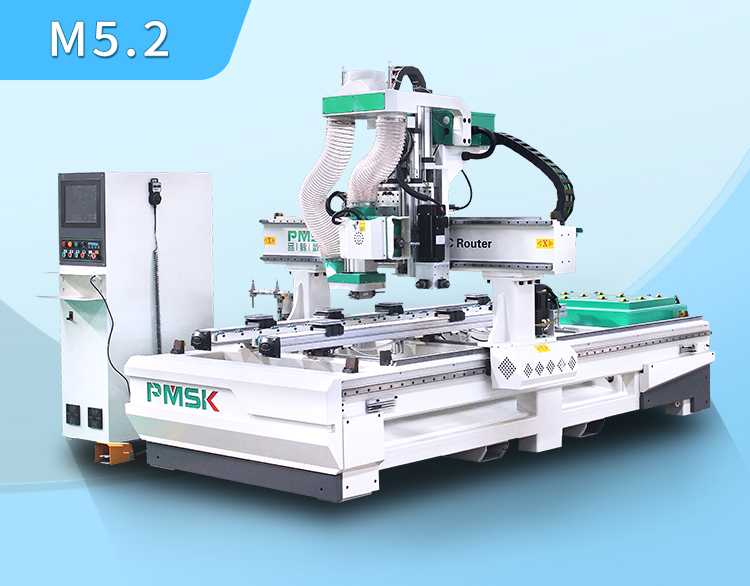

型号:M5.2-1124

可加工门板长度:1800~2400mm

可加工门板宽度:600~1100mm

可加工门板厚度:20~80mm

进给速度:60m/min

加工速度:20m/min

传动形式:X、Y齿条,Z轴丝杠

垂直主轴:9KW风冷自动换刀主轴

                (转速0~24000RPM)

水平主轴:7.5KW风冷手动换刀主轴

                (转速0~24000RPM)

四铣头:2.2KW高精度,进口轴承和齿轮

刀库:跟随式直排刀库(容量三把)

操作系统:品脉定制

齿条:德国进口研磨级齿条

功率:20KW

电压:3PAC 380V/50HZ

气压:≧6.5Kgf/cm²

重量:3000Kg

外形尺寸:长 x 宽 x 高:3500x2200x2300(mm)
